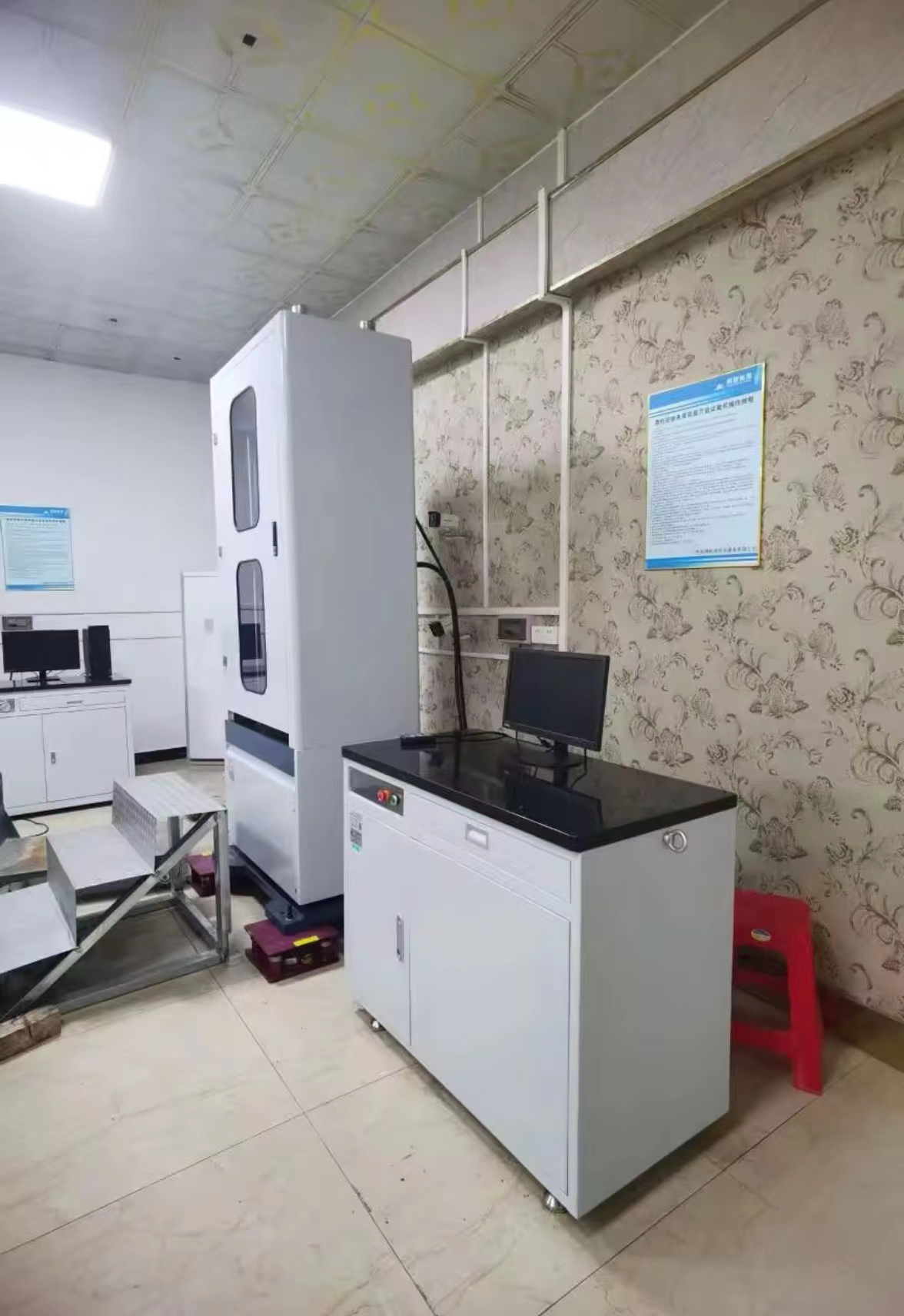

WA-kE系列微機控制電液伺服萬能試驗機（以下簡稱試驗機）主要用于金屬材料、非金屬材料、產品零件、部件、結構件、標準件的拉伸、壓縮、彎曲、剪切等力學性能試驗。試驗機若增配環境裝置還可以做該環境下的材料拉伸、壓縮試驗。例如：高溫（低溫）拉伸、壓縮等試驗。該機適用于工礦企業、建筑建材、質檢中心、水利水電、公路橋梁、科研院所、大專院校力學試驗室和結構試驗室理想的試驗儀器。
產品型號 技術指標 | WA-100kE | WA-300kE | WA-600kE | WA-1000kE | WA-2000kE |
試 驗 力 | 最大試驗力（kN） | 100 | 300 | 600 | 1000 | 2000 |
有效測量范圍（%FS） | 1～100（全量程不分檔） |
示值精度（%） | ±0.5 |
力值分辨力 | 1/300000（全量程一個分辨力） |
測力傳感元件 | 高精度輪輻式負荷測力傳感器 |
活塞工作行程 | 150 | 150 | 200 | 200 | 250 |
活塞速度（mm/min） | 0~100 | 0~80 | 0~65 | 0~50 |
位 移 | 測量范圍 | 0~150 |
示值精度（%） | ±1.0 |
分辨力 | 優于0.01 |
傳感元件 | 光電式位移傳感器 |
引 伸 計 | 標距 | L=50 |
量程 | ΔL=25 |
示值精度（%） | ±0.5 |
有效測量范圍（%FS） | 1~100 |
分辨力（滿度/碼） | 1/300000 |
控 制 參 數 | 控制方式 | 試驗力、變形、位移三種全閉環控制 |
三種方式在試驗過程中可平滑轉換 |
應力速率范圍（%Fs/s） | 0.05-10 |
應變速率范圍/s | 0.00025～0.0025 |
控制精度（%） | ±1.0 |
恒試驗力范圍%FS | 1~100 |
控制誤差（%） | ±1（1~10%FS）、±0.5（10~100%FS） |
試驗空間 | 凈寬度 | 460 | 460 | 460 | 510 | 700 |
最大拉伸空間 | 550 | 550 | 550 | 650 | 1050 |
最大壓縮空間 | 520 | 520 | 500 | 550 | 1000 |
夾持范圍 | 圓試樣直徑 | Φ10～32 | Φ10～32 | Φ13～40 | Φ6~40 | Φ10~75 |
扁試樣厚度 | 0～25 | 0～25 | 0～30 | 0~30 | 0~70 |
扁試樣寬度 | ≤70 | ≤70 | ≤70 | ≤80 | ≤95 |
上、下壓板尺寸 | Φ120球面 | Φ160 | Φ240 |
彎 曲 裝 置 | 彎曲支距 | ≤320 | ≤320 | ≤450 | ≤450 | ≤450 |
彎頭直徑 | φ30 | φ30 | φ30 | φ50 |
支座寬度 | 120 | 120 | 140 | 140 |
支座高度 | 100 | 100 |
工作電源（380V） | 2kW | 2kW | 2kW | 2.5kW | 5kW |
主機外形長×寬×高 | 約720×610×1885 | 約720×610×1885 | 約750×650×2000 | 約890×700×2300 | 約1200×800×3200 |
油源外形長×寬×高 | 約1075×520×950 | 約1155×600×1048 |
主機重量 | 約1500 | 約1500 | 約1900 | 約3300 | 約8000 |
